PP阻燃方管管件進(jìn)場(chǎng)檢查及熱熔銜接



在建筑給排水、通風(fēng)等工程中，PP阻燃方管管件因其***異的耐腐蝕性、******的衛(wèi)生性能以及相對(duì)經(jīng)濟(jì)的成本，得到了廣泛的應(yīng)用。然而，為確保工程質(zhì)量和系統(tǒng)的安全運(yùn)行，PP阻燃方管管件的進(jìn)場(chǎng)檢查以及正確的熱熔銜接操作至關(guān)重要。

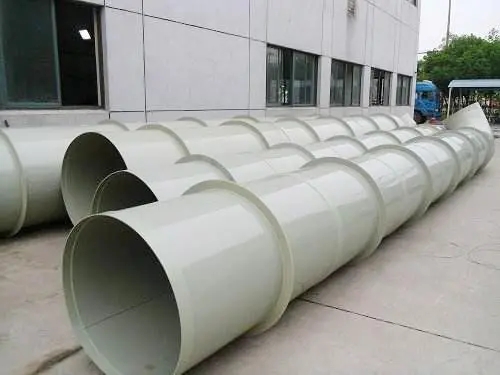

 一、PP阻燃方管管件進(jìn)場(chǎng)檢查



 （一）外觀檢查

1. 管材檢查

     仔細(xì)觀察PP阻燃方管的外表面，應(yīng)光滑、平整，無氣泡、裂紋、凹陷、雜質(zhì)和顏色不均等缺陷。管材的顏色應(yīng)均勻一致，符合相關(guān)標(biāo)準(zhǔn)規(guī)定，一般***質(zhì)的PP阻燃方管呈乳白色或灰色，顏色純正。

     檢查管材的端口，應(yīng)切割平整，與管材軸線垂直，無毛刺、飛邊等現(xiàn)象。若端口不平整，可能會(huì)在后續(xù)連接過程中影響密封效果，甚至導(dǎo)致連接失敗。

2. 管件檢查

     對(duì)于各類PP阻燃方管管件，如彎頭、三通、直接頭等，***先要檢查其外觀是否有損壞、變形等情況。管件的壁厚應(yīng)均勻，無明顯的薄厚差異，以保證在承受壓力時(shí)能夠均勻受力。

     查看管件的螺紋（若有）是否完整、無缺損，螺紋應(yīng)清晰、規(guī)整，能夠與相應(yīng)的管材或其他管件******匹配。同時(shí)，檢查管件的密封面，應(yīng)平整、光潔，無劃痕、銹蝕等影響密封的缺陷。



 （二）尺寸檢查

1. 管材尺寸

     使用量具（如卡尺、卷尺等）測(cè)量PP阻燃方管的長(zhǎng)度、寬度、壁厚等尺寸，確保其符合設(shè)計(jì)要求和相關(guān)標(biāo)準(zhǔn)規(guī)定。管材的長(zhǎng)度偏差應(yīng)在允許范圍內(nèi)，一般來說，每米長(zhǎng)度偏差不得超過一定數(shù)值（例如±10mm）。

     測(cè)量方管的邊長(zhǎng)和對(duì)角線尺寸，以確保方管的形狀規(guī)整。邊長(zhǎng)偏差過***可能導(dǎo)致管件安裝困難，影響整個(gè)管道系統(tǒng)的布局和連接效果。對(duì)角線尺寸的偏差也能反映出方管的方正程度，若對(duì)角線偏差超出允許范圍，可能會(huì)使管道在連接處產(chǎn)生應(yīng)力集中，降低管道系統(tǒng)的穩(wěn)定性。

2. 管件尺寸

     檢查管件的各項(xiàng)尺寸，如管徑、壁厚、長(zhǎng)度、角度等，應(yīng)與對(duì)應(yīng)的管材相匹配。例如，彎頭的彎曲半徑應(yīng)符合設(shè)計(jì)要求，一般常用的彎曲半徑有1.5D（D為管徑）等標(biāo)準(zhǔn)，過小或過***的彎曲半徑都可能影響流體的流動(dòng)狀態(tài)和管道的阻力。

     對(duì)于三通、四通等管件，要檢查其各支管的管徑和位置是否符合標(biāo)準(zhǔn)，支管應(yīng)與主管對(duì)稱分布，且支管中心線應(yīng)在同一平面內(nèi)，以保證流體分配均勻。

 （三）材質(zhì)檢查

1. 阻燃性能檢查

     由于PP阻燃方管具有阻燃***性，因此需要對(duì)其阻燃性能進(jìn)行檢查。可以查看產(chǎn)品的質(zhì)量證明文件，其中應(yīng)包含阻燃性能檢測(cè)報(bào)告，確認(rèn)管材和管件的阻燃等級(jí)符合工程設(shè)計(jì)要求。

     簡(jiǎn)單的現(xiàn)場(chǎng)檢查方法可以是取一小段管材或管件樣本，用打火機(jī)進(jìn)行燃燒試驗(yàn)（注意安全）。***質(zhì)的PP阻燃方管在火源撤離后應(yīng)能自行熄滅，且燃燒時(shí)無滴落物，不會(huì)產(chǎn)生熔滴引燃其他物品的現(xiàn)象。

2. 材質(zhì)成分檢查

     檢查管材和管件的材質(zhì)成分，確保其是純正的聚丙烯（PP）材料，并添加了適量的阻燃劑等助劑?？梢酝ㄟ^查看產(chǎn)品說明書、質(zhì)量證明文件或委托專業(yè)機(jī)構(gòu)進(jìn)行材質(zhì)分析來確定。如果材質(zhì)不符合要求，可能會(huì)影響管材和管件的性能，如耐壓性、耐腐蝕性、衛(wèi)生性能等。



 （四）質(zhì)量證明文件檢查

1. 產(chǎn)品合格證

     每批PP阻燃方管管件進(jìn)場(chǎng)時(shí)，都應(yīng)具備產(chǎn)品合格證。產(chǎn)品合格證是生產(chǎn)廠家對(duì)產(chǎn)品質(zhì)量的基本保證，上面應(yīng)注明產(chǎn)品的名稱、規(guī)格型號(hào)、生產(chǎn)日期、批次號(hào)、執(zhí)行標(biāo)準(zhǔn)、檢驗(yàn)結(jié)論等信息。

     仔細(xì)核對(duì)產(chǎn)品合格證上的內(nèi)容與實(shí)際進(jìn)場(chǎng)的產(chǎn)品是否相符，包括管材和管件的規(guī)格、數(shù)量等。若發(fā)現(xiàn)不符，應(yīng)及時(shí)與供應(yīng)商聯(lián)系，查明原因并進(jìn)行處理。

2. 質(zhì)量檢驗(yàn)報(bào)告

     除了產(chǎn)品合格證外，還應(yīng)要求供應(yīng)商提供質(zhì)量檢驗(yàn)報(bào)告。質(zhì)量檢驗(yàn)報(bào)告是由生產(chǎn)廠家或***三方檢測(cè)機(jī)構(gòu)出具的，對(duì)產(chǎn)品的各項(xiàng)性能指標(biāo)進(jìn)行檢測(cè)的結(jié)果報(bào)告。報(bào)告中應(yīng)包含外觀、尺寸、物理性能（如拉伸強(qiáng)度、斷裂伸長(zhǎng)率等）、阻燃性能等項(xiàng)目的檢測(cè)結(jié)果，且各項(xiàng)指標(biāo)均應(yīng)符合相關(guān)標(biāo)準(zhǔn)要求。

     查看質(zhì)量檢驗(yàn)報(bào)告的檢測(cè)依據(jù)和檢測(cè)方法是否符合***家或行業(yè)標(biāo)準(zhǔn)規(guī)定，檢測(cè)日期是否在有效期內(nèi)。通過質(zhì)量檢驗(yàn)報(bào)告，可以更全面地了解產(chǎn)品的質(zhì)量狀況，為工程質(zhì)量控制提供有力依據(jù)。



 二、PP阻燃方管管件熱熔銜接



 （一）熱熔銜接原理

PP阻燃方管管件的熱熔銜接是基于聚丙烯（PP）材料的熱塑性***性。在一定的溫度下，PP材料會(huì)從固態(tài)轉(zhuǎn)變?yōu)槿廴趹B(tài)，當(dāng)溫度降低時(shí)，又會(huì)重新凝固，從而使管材和管件緊密結(jié)合在一起。熱熔銜接過程中，通過加熱工具將管材和管件的連接部位加熱至熔融狀態(tài)，然后迅速將它們壓合在一起，保持一定的壓力和時(shí)間，使熔融的PP材料充分融合，形成牢固的連接。



 （二）熱熔銜接準(zhǔn)備工作

1. 工具準(zhǔn)備

     熱熔焊機(jī)：根據(jù)PP阻燃方管的規(guī)格選擇合適的熱熔焊機(jī)，熱熔焊機(jī)應(yīng)具備穩(wěn)定的加熱溫度控制功能和合適的夾緊裝置，以確保熱熔銜接的質(zhì)量。

     刮刀：用于清理管材和管件連接部位的表面，去除氧化層和雜質(zhì)，保證連接面的清潔。

     記號(hào)筆：用于在管材上標(biāo)記插入深度，以便準(zhǔn)確控制熱熔銜接的尺寸。

     切管器：用于切割管材，使其端口平整，符合熱熔銜接的要求。

2. 材料準(zhǔn)備

     確保進(jìn)場(chǎng)的PP阻燃方管和管件已經(jīng)通過了進(jìn)場(chǎng)檢查，質(zhì)量合格。

     根據(jù)工程需要，準(zhǔn)備***相應(yīng)規(guī)格的管材和管件，并將它們放置在便于操作的位置。



 （三）熱熔銜接操作步驟

1. 管材切割

     使用切管器按照需要的尺寸切割PP阻燃方管，切割時(shí)應(yīng)保證端口平整，與管材軸線垂直。切割后的管材端口應(yīng)無毛刺、裂紋等缺陷，否則會(huì)影響熱熔銜接的質(zhì)量。

2. 清理連接面

     用刮刀分別清理管材和管件連接部位的表面，去除氧化層和雜質(zhì)。清理時(shí)應(yīng)注意力度適中，避免刮傷管材和管件的表面。清理后的連接面應(yīng)干凈、干燥，無油污、灰塵等污染物。

3. 標(biāo)記插入深度

     用記號(hào)筆在管材上標(biāo)記插入管件的深度，插入深度應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定和產(chǎn)品說明書的要求。一般來說，插入深度約為管材外徑的1  1.5倍，具體數(shù)值應(yīng)根據(jù)管材的規(guī)格和實(shí)際情況確定。

4. 加熱管材和管件

     將熱熔焊機(jī)預(yù)熱至規(guī)定的溫度，一般為200  230℃（具體溫度應(yīng)根據(jù)管材的規(guī)格和廠家要求確定）。

     將管材和管件同時(shí)插入熱熔焊機(jī)的加熱模具中，加熱時(shí)間應(yīng)根據(jù)管材的厚度和環(huán)境溫度等因素確定，一般為數(shù)秒至數(shù)十秒不等。加熱過程中應(yīng)確保管材和管件的連接部位均勻受熱，避免局部過熱或加熱不足。

5. 取出和壓合

     當(dāng)管材和管件加熱至規(guī)定時(shí)間后，迅速從熱熔焊機(jī)中取出，并立即將管材插入管件中，插入深度應(yīng)達(dá)到標(biāo)記的位置。在插入過程中應(yīng)保持管材和管件的同軸度，避免扭曲和偏斜。

     插入后，保持一定的壓力，使管材和管件緊密貼合。壓力的***小應(yīng)根據(jù)管材的規(guī)格和材質(zhì)等因素確定，一般為0.1  0.2MPa。保持壓力的時(shí)間也應(yīng)符合相關(guān)規(guī)定，一般為數(shù)十秒至數(shù)分鐘不等，以確保熔融的PP材料充分融合。

6. 冷卻

     在保持壓力的情況下，讓熱熔銜接部位自然冷卻。冷卻過程中不得移動(dòng)或震動(dòng)管材和管件，以免影響連接質(zhì)量。冷卻時(shí)間應(yīng)根據(jù)環(huán)境溫度和管材的厚度等因素確定，一般需要數(shù)分鐘至十幾分鐘不等。待連接部位完全冷卻后，方可進(jìn)行下一步操作。



 （四）熱熔銜接質(zhì)量檢查

1. 外觀檢查

     熱熔銜接完成后，***先進(jìn)行外觀檢查。檢查連接部位是否有熔料溢出，溢出的熔料應(yīng)均勻、連續(xù)，無氣泡、孔洞等缺陷。如果熔料溢出過多或過少，都可能表明熱熔銜接過程中存在問題，如加熱溫度過高或過低、加熱時(shí)間過長(zhǎng)或過短等。

     檢查連接部位的外觀是否平整，管材和管件之間應(yīng)無明顯的縫隙和錯(cuò)位。若存在縫隙或錯(cuò)位，可能會(huì)影響管道系統(tǒng)的整體強(qiáng)度和密封性。

2. 翻邊檢查

     觀察熱熔銜接部位的翻邊情況。合格的翻邊應(yīng)均勻、飽滿，高度適中，且翻邊的形狀應(yīng)規(guī)則、平滑。翻邊的高度一般約為管材外徑的1/3  1/2，具體數(shù)值應(yīng)根據(jù)管材的規(guī)格和廠家要求確定。

     檢查翻邊是否有裂紋、破損等缺陷。如果翻邊存在裂紋，可能是由于加熱溫度過高、冷卻速度過快或壓力不足等原因?qū)е碌模蝗绻吰茡p，可能是在熱熔銜接過程中受到了外力撞擊或操作不當(dāng)引起的。

3. 打壓試驗(yàn)

     為了進(jìn)一步檢驗(yàn)熱熔銜接的質(zhì)量，可以進(jìn)行打壓試驗(yàn)。將熱熔銜接***的管道系統(tǒng)進(jìn)行封閉，然后通過試壓泵向管道內(nèi)注入壓力水或空氣，使管道內(nèi)的壓力達(dá)到設(shè)計(jì)要求的試驗(yàn)壓力。

     在試驗(yàn)壓力下，保持一定的時(shí)間（一般為15  30分鐘），觀察管道系統(tǒng)是否有滲漏現(xiàn)象。如果壓力降不超過規(guī)定值（一般為試驗(yàn)壓力的5%  10%），且無滲漏現(xiàn)象，則說明熱熔銜接質(zhì)量合格；否則，應(yīng)查找原因并進(jìn)行修復(fù)，直至打壓試驗(yàn)合格為止。



PP阻燃方管管件的進(jìn)場(chǎng)檢查和熱熔銜接是確保工程質(zhì)量和系統(tǒng)安全運(yùn)行的關(guān)鍵環(huán)節(jié)。通過嚴(yán)格的進(jìn)場(chǎng)檢查，可以保證管材和管件的質(zhì)量符合要求；而正確的熱熔銜接操作和質(zhì)量檢查，則能夠保證管道系統(tǒng)的連接牢固、密封可靠。在實(shí)際工程中，施工人員應(yīng)嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)和規(guī)范進(jìn)行操作，確保PP阻燃方管管件的安裝質(zhì)量。
